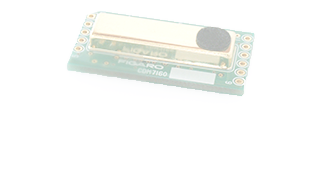

有人环境中可24小时准确检测的
NDIR型二氧化碳传感器模块

特点01

采用单光源双波长方式的红外线光源,实现了长期稳定的CO2浓度输出

~通过2个检测素子的对比检测来实现浓度检测~

原来的CO 2传感器中仅有1个光敏素子,一般都是将无人存在的环境中的CO 2浓度假定为400ppm作为基准值,采用了通过检测与基准值之间的差异来确定CO 2浓度这样的“相对值检测”方法。如果环境中经常有人活动,其CO 2浓度不会下降到400ppm的水平,这样一来基准值与实际浓度的误差将被放大,从而无法检测到准确的浓度。 CDM7160中有2个光敏素子,其前端搭载了各不相同的光学滤镜,一个光敏素子对CO 2吸收红外线波长范围(CO 2的吸收波长)的红外线通量进行检测,而另一个光敏素子则对CO 2不能吸收的波长范围(对比波长)的红外线通量进行检测,这样就可以随时检测到不受CO 2浓度影响的红外线水平。

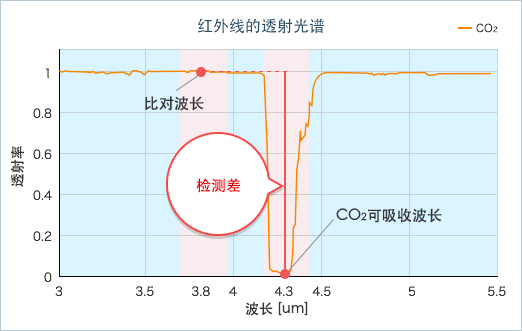

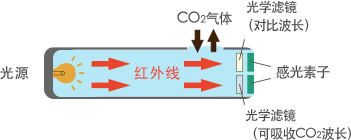

双波长方式的检测原理
Graph
检测通过光学滤镜的
双波长带宽的红外线量

检测通过光学滤镜的双波长带宽红外线量的光源红外线量在多年使用后,将会产生光量衰减、光学系统被污垢附着等变化。我公司的传感器由于采用了常态的对比波长检测红外线通量的方式,是通过计算与CO 2吸收波长的通光量的差异得出的浓度,从而让长期、稳定检测CO 2浓度成为可能。

图表文献
  • ・NIST Chemistry WebBook
  • ・NIST Standard Reference Database Number 69
  •  ( NIST: National Institute of Standards and Technology, U.S.Department of Commerce )

可靠性极高的单光源双波长式传感器

NDIR(非色散红外线吸收式)CO 2传感器大致可分为以下三种类型:单光源单波长式传感器、双光源双波长式传感器、单光源双波长式传感器。

CDM7160采用的单光源双波长式传感器搭载了2种不同的光学滤镜,通过分别测量通过不同滤镜的红外线量,可对常年使用后蓄积的灰尘污垢产生的影响进行补偿,从而实现长期的极高稳定性。

模式 单光源单波长式传感器 单光源双波长式传感器
结构 检测一个光源发出的一种波长 分别检测一个光源发出的两种波长
示意图
特点
  • ・随着使用时间的增加灰尘附着表面导致可靠性下降
  • ・必须经常调整软件进行补偿
  • ・便利店或医院等场所不断有人活动,CO 2浓度不会下降,这样的环境下精度很差
  • ・通过对2个波长进行比较的工作模式,可实现长期稳定的浓度输出
  • ・无需经常调整软件进行补偿 (※1)
  • ・即使在便利店或医院这样不断有人活动的场所,也可保持高精度的浓度输出
  • (※1)如果需要更高精度输出时,用户可自行调校

特点2

外形小而薄

厚度仅有7.5mm,非常有利于需要瘦身的环境控制器的设计

特点03

具有UART/I2C双接口,可迅速将检测结果以数字方式输出到邻近的设备

最近,几乎所有的小型电脑(以下称微机)都具有UART(Universal Asynchronous Receiver Transmitter)功能,使用此功能,就可以将CO 2浓度的检测结果输出到电脑或控制设备。而且还搭载了可与周边设备进行高速通信的I2C(Inter-Integrated Circuit),可随时与同一基板中近距离连接的服务器进行高速通信。虽然I2C不能与远距离的装置进行通信,但可以使用UART与微机进行连接,然后经微机向各种各样的控制设备·装置发送或接收检测结果的数据。如果让微机搭载通信功能的话,还可以用无线方式传输CO 2传感器检出数据,实现遥控操作。

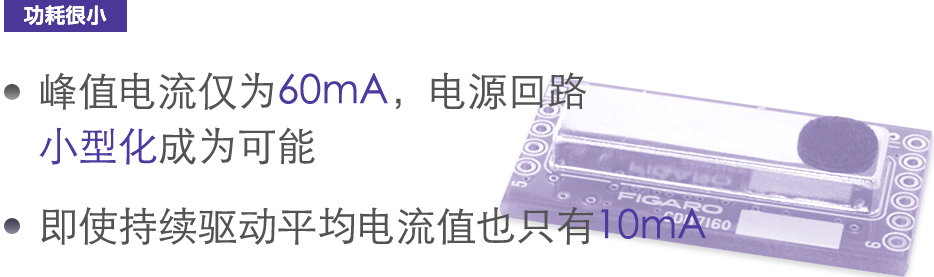

特点04

峰值电流仅为60mA电源回路小型化成为可能
即使持续驱动平均电流值也只有10mA

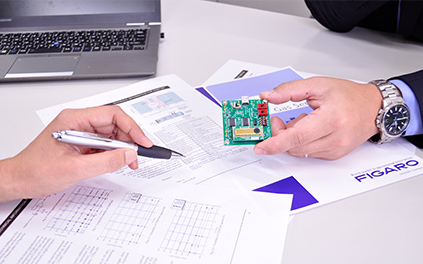

技术支持

可信赖的技术支持

强大的技术后盾

费加罗技研作为专业的气体传感器制造商,已经在全世界范围内供应气体传感器超过45年,通过这些业绩,费加罗可向用户提供行之有效的气体传感器应用电路设计、壳体设计、操作使用注意事项等技术支持。
对于顾客提出的技术问题,费加罗将负责任地迅速做出回应。

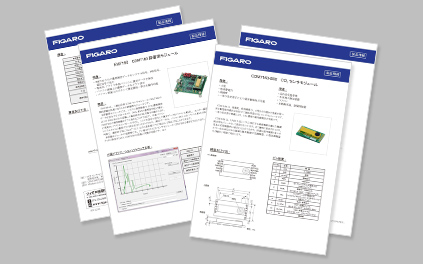

丰富的技术资料

除了产品介绍外费加罗技研还为用户准备了产品的技术手册与通信技术规格等资料。

用途

既可应用于医院、图书馆、公共基础设施等要求检测精度高、
长时间开启的场所,也可用于以BEMS、HEMS等为主的室内空气质量控制系统。

用途广泛,可用于创造舒适环境与节能两不误的换气控制与空调设备、小型检测器等等。预计也将会被应用到IoT、M2M这样的环境计量检测输入设备。

安心的品质

提供高品质的CO2传感器模块

Made in Japan
通过电脑控制的测试设备,用CO 2气体对所有产品进行校准。
对产品进行彻底的品质管理,向用户提供可高度信赖的可靠模块。

对检测VOC、CO(一氧化碳)、CO2(二氧化碳)等
空气质量控制的气体传感器实现了一站式供应

汇集了可检测低浓度对象气体的VOC传感器、还有可电池驱动的电化学式CO(一氧化碳)传感器。同时生产制造VOC、CO(一氧化碳)、CO 2(二氧化碳)传感器的厂家在全世界也属凤毛麟角。

VOC CO CO 2
半导体式 电化学式 NDIR式

点击以下型号即可进入该产品页面

・TGS2602
・TGS2600
・TGS8100

点击以下型号即可进入该产品页面

・TGS5042
・TGS5141

点击以下型号即可进入该产品页面

・CDM7160
